電站測溫專用熱電偶概要

本系列產品系國產或引進的60萬千瓦以下，火力發電機組配套的專用測溫儀表。

全系列產品的設計參考了美國EBASCO規范，并充分考慮了設計院和電站用戶的意見，采用國際流行的分離式保護管結構，彈性壓緊測量元件方式，增添了測溫上限達650℃的高溫鎧裝鉑電阻，使我公司的電站測溫儀表在安裝、使用、穩定性和可靠性方面處于國內**水平。

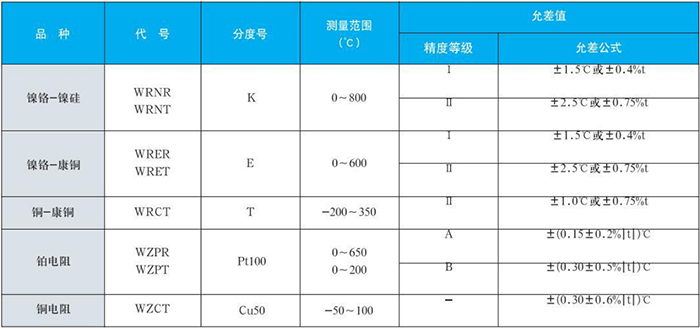

電站測溫專用熱電偶品種、測量范圍和允差

電站測溫專用熱電偶結構特點

1、全部采用鎧裝元件，耐震抗壓，穩定性高，壽命長。

2、鎧裝元件與保護管底部為彈性壓緊結構，使熱響應時間縮短和抗震性進一步提高。

3、大空腔接線盒和新穎接線裝置，使接線更方便可靠。

4、熱電偶和熱電阻主體和保護管為分離式結構，可不停機快速更換測溫元件。

5、深盲孔加工的整體保護管，端部壁厚均勻，無焊接應力和晶介腐蝕隱患，故耐壓、耐沖擊、使用可靠、壽命長、可確保機組的安全運行。

6、整體拉伸的650℃高溫鎧裝鉑電阻元件，其耐震性和測溫上限可滿足大型機組高精度和高可靠地主蒸汽溫度測量。

電站測溫專用熱電偶系列規格

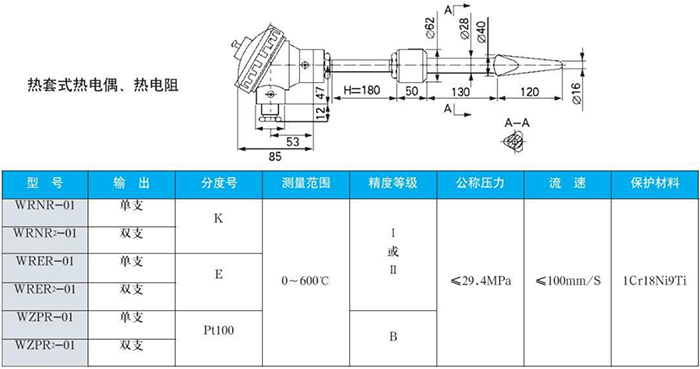

1、熱套式熱電偶、熱電阻

熱套式熱電偶或熱電阻主要用于測量鍋爐或管道的蒸汽溫度。為了抵御高溫、高壓和高流速的蒸汽沖擊，采用約為100mm的安裝插入深度，為了避免因插入深度不足帶來了測溫誤差，又采用帶三棱面的整體加工保護管、筒形熱套與主設備組合焊接方法，利用三棱面積和熱套內孔之間的縫隙，使熱套內充滿高溫的熱介質，等效地增加了插入深度。

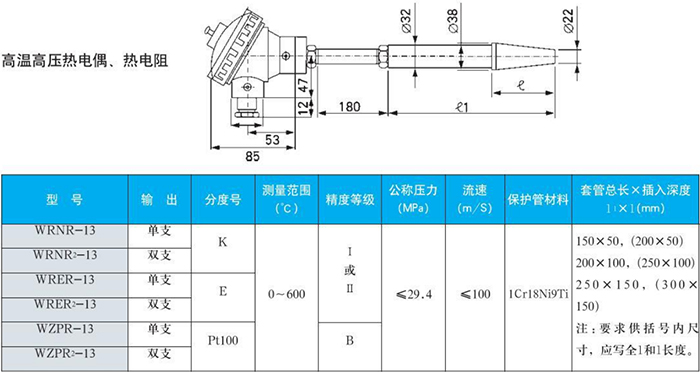

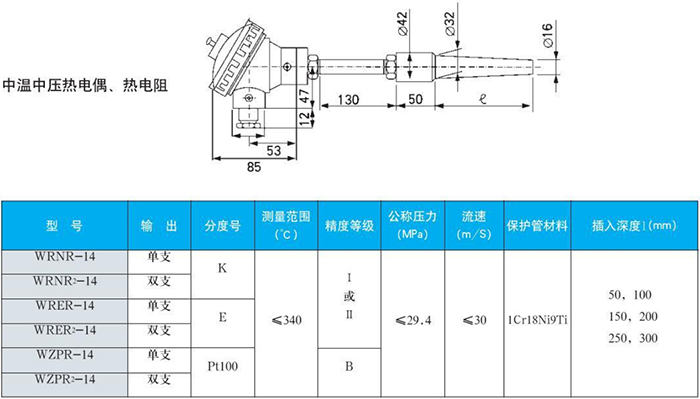

熱套式熱電偶、熱電阻根據所使用的壓力、溫度和流速的差異，具有兩種相應的結構和安裝形式，用戶可根據使用情況來自由選擇。

注：外露長度H按保溫層厚度不同，也可在250、300、350、400、450、500系列尺寸中選用。

注：1.外露長度H按保溫層厚度不同，也可在250、300、350、400、450、500系列尺寸中選用。

2.本產品的熱響應時間較小，對K、E分度號熱電偶：接殼式≤20秒，絕緣式≤60秒。

3.我公司產品的測溫元件為鎧裝結構，故型號后加注：“K”。

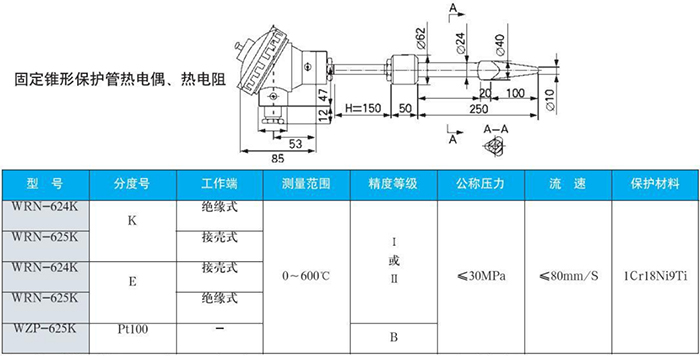

2、焊套式熱電偶、熱電阻

焊套式熱電偶、熱電阻其保護套管采用焊接的方法與主設備固定密封，它可用來測量電廠管路的蒸汽或水溫。根據所使用的壓力、溫度和流速的差異，具有兩種相應的結構和安裝形式，用戶可以根據使用的情況來自由選擇。

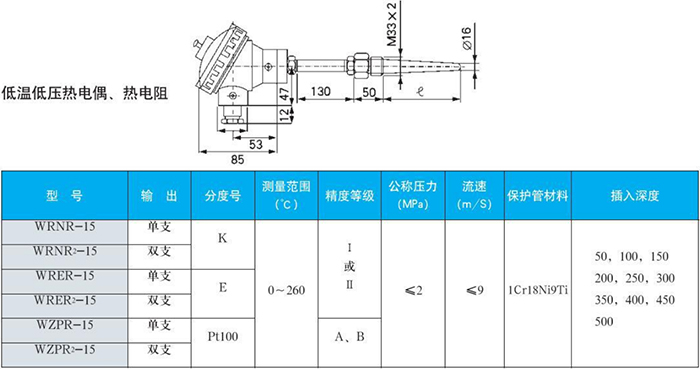

3、固定螺紋式熱電偶、熱電阻

固定螺紋式熱電偶或熱電阻的保護管是采用螺紋與主設備固定密封，可用來測量低溫和低壓的蒸汽和水溫。

注：當安裝螺紋需用ZG1、R1或NPT1時，訂貨時應附加注明。

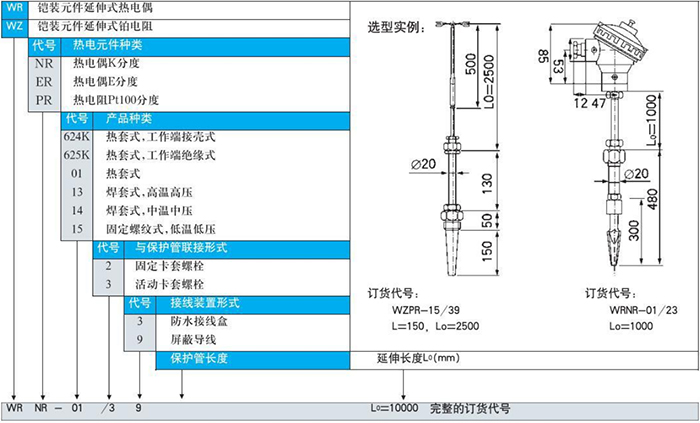

4、鎧裝元件延伸式熱電偶、熱電阻

鎧裝元件延伸式熱電偶或熱電阻是用于不宜在安裝地點接線的場合：如接線極不方便的低洼或高處、潮濕的環境或極厚保溫層的測點，利用鎧裝元件的可柔性，將接線延伸至適宜的地方。

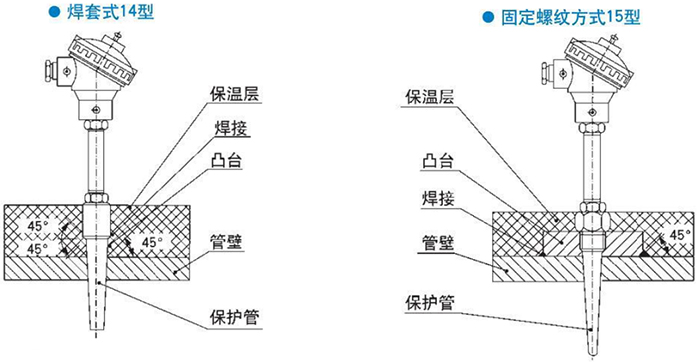

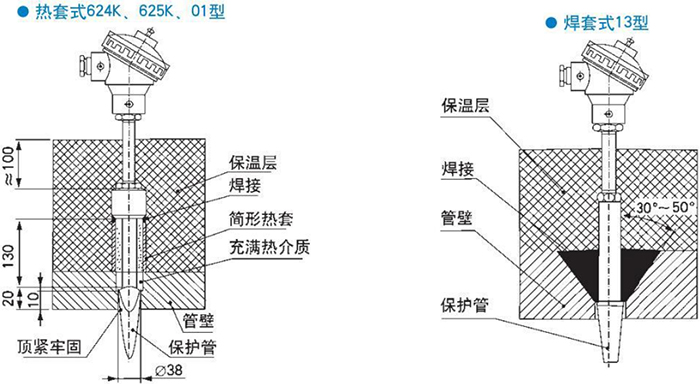

熱套式、焊套式、固定螺紋式熱電偶、熱電阻安裝結構示意圖

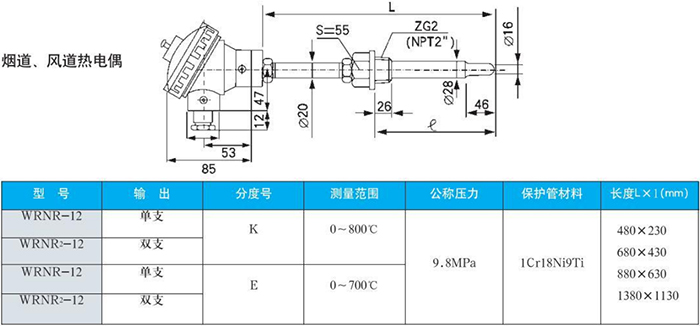

5、煙道、風道熱電偶

煙道、風道熱電偶主要用于電站排煙溫度測量。它的特點是采用較粗的保護管和大直徑聯結螺紋，以提高抗煙氣沖刷和排煙機震動的能力，其測量端采用縮徑式，以減少熱響應時間。

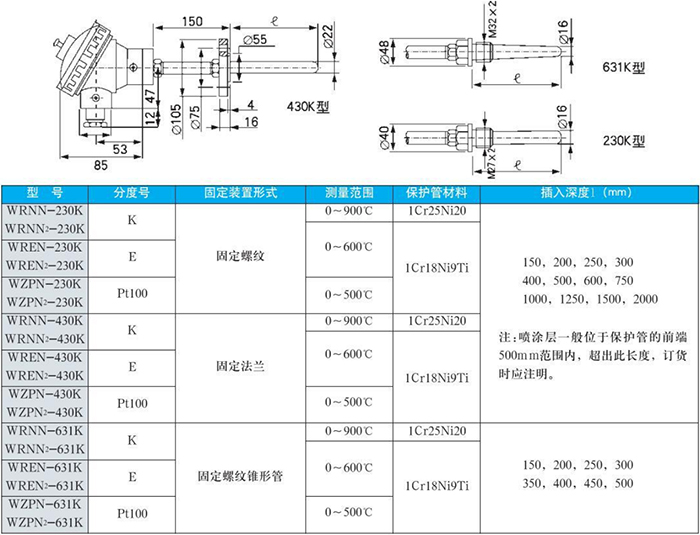

6、耐磨熱電偶、熱電阻

采用熱噴涂工藝、將高硬度合金噴涂在保護管上，使其表面硬度提高到HRC55-65.適用于電站煤粉、石油裂解、建筑瀝青混合物等流動粉末或粒子的溫度測量。

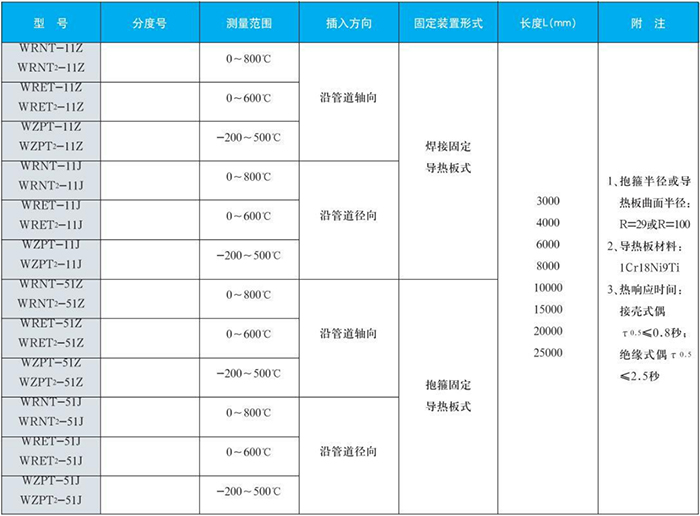

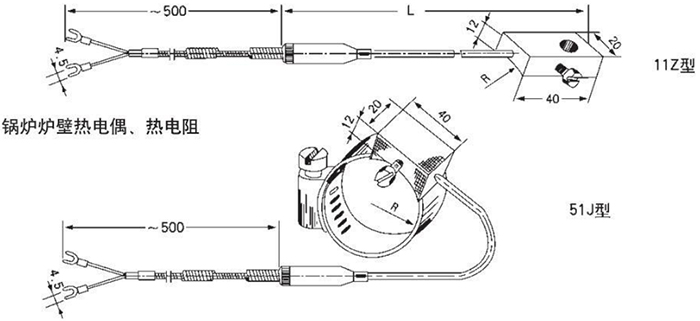

7、鍋爐爐壁熱電偶、熱電阻

鍋爐爐壁熱電偶、熱電阻是采用φ4、φ5直徑的鎧裝元件作測溫探頭，引出線做成電纜狀，測量端用螺釘或焊接方法緊固在導熱板上（當采用熱電阻時，不準用氣焊法），而導熱板一面帶有與爐壁或管道相吻合的曲面，導熱板被焊接或箍在爐（管）壁上，通過導熱板的熱傳導，即可測得爐壁或其它圓柱面的表面溫度。

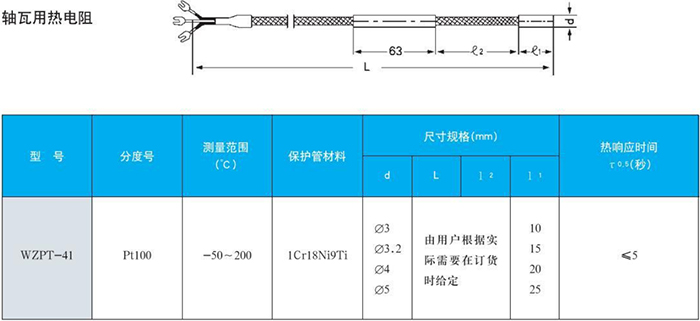

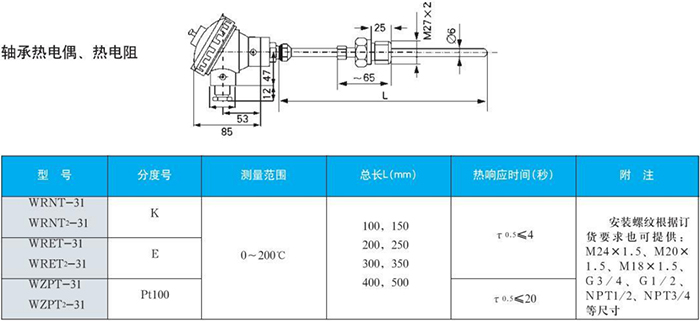

8、軸承熱電偶、熱電阻

軸承熱電偶、熱電阻主要用于測量電站中各種帶有軸承設備的軸承溫度，它具有避震和阻漏結構，測溫元件能緊貼在被測軸承的表面，從而使溫度測量十分準確、可靠。

電站測溫專用熱電偶軸瓦用熱電阻
